Datenblätter beschreiben einen Laserscanner unter günstigen Bedingungen. Auf Baustellen, in Altbauten und auf Dachböden kommen Staub, Kälte, Vibrationen und spiegelnde Flächen hinzu. Dieser Beitrag fasst zusammen, worauf es beim Einsatz eines FARO Focus im Alltag ankommt, und richtet sich an Auftraggeber, die verstehen möchten, wie ein belastbares Scan-Aufmaß entsteht.
Umgebungsbedingungen auf der Baustelle
Die neueren Focus-Modelle sind nach Schutzart IP54 gegen Staub und Spritzwasser geschützt und für einen erweiterten Temperaturbereich ausgelegt. Das heißt nicht, dass jede Umgebung unkritisch ist. Kommt das Gerät aus dem kalten Auto in einen warmen Raum, kann sich Kondensat bilden; eine Akklimatisierungszeit ist dann sinnvoll. Bei Regen, Nebel oder starker Staubentwicklung leidet die Datenqualität, weil Tropfen und Partikel als Störpunkte in der Punktwolke landen. Direkte Sonneneinstrahlung kann die Reichweite verkürzen und die Kamerabilder überstrahlen.

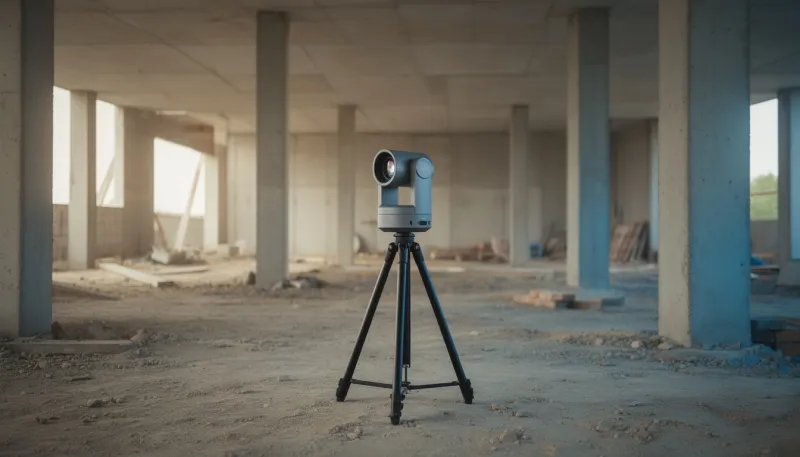

Erschütterungen sind ein unterschätzter Faktor. Während des Scans dreht sich das Gerät langsam um die eigene Achse; vibriert der Boden durch Baumaschinen oder Verkehr, verschlechtert sich die Genauigkeit. Ein stabiles Stativ und die Abstimmung mit der Bauleitung über laute Arbeiten helfen mehr als jedes Datenblatt.
Oberflächen und Standpunktplanung
Glas, Spiegel, glänzendes Metall und sehr dunkle Flächen reflektieren den Laser ungünstig. Es entstehen Lücken oder Scheinpunkte hinter der eigentlichen Oberfläche. In der Praxis plant man Standpunkte so, dass kritische Bereiche aus mehreren Richtungen erfasst werden, und markiert Problemzonen für die Auswertung. Ebenso wichtig ist eine ausreichende Überlappung zwischen benachbarten Scans, damit die spätere Registrierung stabil gelingt. Verdeckungen durch Möbel, Gerüste oder Material lassen sich nur durch zusätzliche Standpunkte ausgleichen. Mehr zu typischen Fehlerquellen im Beitrag zu Genauigkeit und Messfehlern beim Laserscanning, Grundlagen zum Verfahren im Beitrag zum terrestrischen Laserscanning.
Georeferenzierung: Passpunkte und GNSS
Soll die Punktwolke in einem übergeordneten Koordinatensystem liegen, etwa im Lagebezug der Stadtvermessung, braucht es eine Georeferenzierung. Der übliche Weg sind Passpunkte: Zielmarken oder Kugeln, deren Koordinaten mit einem Tachymeter oder GNSS-Empfänger bestimmt werden. Der im Focus integrierte GPS-Empfänger liefert nur eine grobe Näherungsposition und reicht für eine genaue Georeferenzierung nicht aus. Für höhere Ansprüche werden die Passpunkte deshalb mit Vermessungs-GNSS oder Tachymeter eingemessen. Im Innenraum und in engen Hinterhöfen ist der Satellitenempfang ohnehin eingeschränkt, dort führt am Tachymeter kaum ein Weg vorbei.
Pflege und Kalibrierung
Ein Laserscanner ist ein Präzisionsinstrument. FARO bietet eine Herstellerkalibrierung im Servicezentrum an und gibt dafür ein Intervall vor, das je nach Gerät und Servicevertrag variiert; viele Anwender lassen ihre Scanner jährlich prüfen. Dazwischen lohnen sich eigene Kontrollen, etwa die regelmäßige Messung einer bekannten Prüfstrecke oder eines Testfelds. Weichen die Ergebnisse ab, muss das Gerät vor dem nächsten Einsatz zum Service. Zur täglichen Pflege gehören saubere Spiegel- und Kameraoptik, geladene Akkus, ein Transportkoffer mit Polsterung und eine Sicherung der SD-Karte nach jedem Einsatztag.
FARO Focus im Einsatz
Ein FARO Focus liefert im Alltag verlässliche Daten, wenn Umgebung, Standpunkte und Referenzierung bewusst geplant werden und das Gerät regelmäßig geprüft wird. Die Qualität eines Scan-Aufmaßes entsteht aus dieser Sorgfalt mehr als aus dem Datenblatt. Wie wir Scans für Pläne und Modelle aufbereiten, lesen Sie auf unserer Seite zum Laserscanning.
