Autodesk Revit ist eine der verbreitetsten Plattformen für BIM-Bestandsmodelle aus dem Laserscan. Der Umgang mit Punktwolken darin ist gut gelöst, folgt aber eigenen Regeln: Ohne sauberen Import und eine durchdachte Projektstruktur werden große Scans schnell zur Geduldsprobe. Der Beitrag richtet sich an Planer, die Punktwolken in Revit nutzen oder ein Modell beauftragen wollen.
Der Weg der Punktwolke nach Revit
Revit liest Punktwolken im Format von Autodesk ReCap. Die registrierten Scans – zum Beispiel aus FARO SCENE als E57 exportiert – werden zunächst in ReCap indiziert. Dabei entstehen RCS-Dateien für die einzelnen Scans und eine RCP-Projektdatei, die diese Scans zusammenfasst. Eine RCP eignet sich, wenn viele Scans einzeln steuerbar bleiben sollen; eine einzelne vereinheitlichte RCS ist bei kleineren Projekten oft handlicher.
In Revit wird die Punktwolke über „Einfügen“ als Verknüpfung geladen, nicht in die Projektdatei eingebettet. Die Dateien müssen deshalb für alle Beteiligten unter demselben Pfad erreichbar sein. Vor dem Einfügen sollte geklärt sein, ob die Platzierung über den Ursprung oder über gemeinsame Koordinaten erfolgt – nachträgliches Verschieben ist fehleranfällig.
Performance bei großen Scans
Ein Gebäudescan umfasst schnell mehrere Gigabyte. Damit Revit flüssig bleibt, helfen einige Grundregeln:
- Vorher bereinigen: Außenbereiche, Störpunkte und nicht benötigte Umgebung schon in SCENE oder ReCap entfernen, bei Bedarf die Punktdichte reduzieren.
- Bereiche bilden: In ReCap angelegte Regionen, etwa pro Geschoss, lassen sich in Revit getrennt ein- und ausblenden.
- Ansichten begrenzen: Schnittbereiche und eine knappe Ansichtstiefe zeigen nur den Teil der Punktwolke, der gerade gebraucht wird.
- Bearbeitungsbereiche nutzen: In Teamprojekten gehören Punktwolken auf einen eigenen Bearbeitungsbereich (Workset), der nur bei Bedarf geöffnet wird.
- Lokal speichern: Punktwolkendaten auf einem schnellen lokalen Laufwerk statt auf einem langsamen Netzlaufwerk ablegen.
Modellieren an der Punktwolke

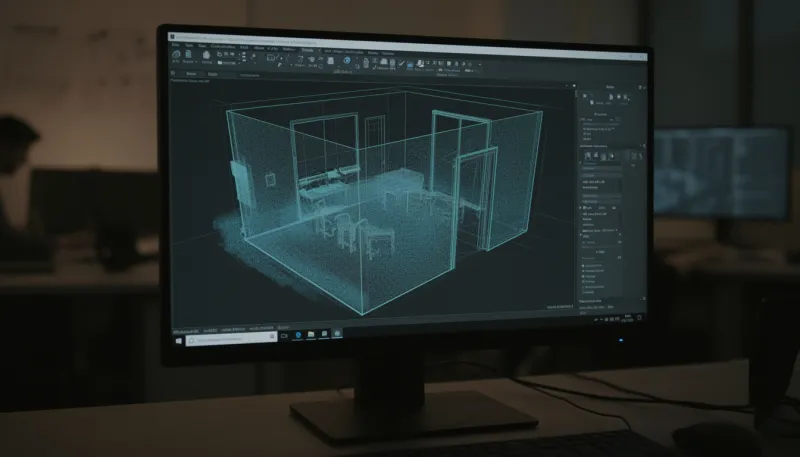

Gearbeitet wird meist in Grundrissen mit schmalem Schnittbereich, in denen die Wandkonturen klar erkennbar sind. Zuerst werden Geschossebenen aus den Fußboden- und Deckenpunkten abgeleitet, dann Wände mit passender Dicke nachgezeichnet. Revit kann dabei an Ebenen der Punktwolke fangen, was das Konstruieren erleichtert. Öffnungen, Decken und Treppen folgen in Schnitten und Ansichten.
Grenzen zeigt Revit bei unregelmäßiger Geometrie: Verformte Wände, Gewölbe oder Stuckprofile lassen sich nur mit Volumenkörpern oder projektspezifischen Familien abbilden. Hier muss vorab feststehen, wie weit das Modell der Realität folgen soll und wo eine Vereinfachung genügt – mehr dazu im Beitrag zum Scan-to-BIM-Workflow.
Plugins für Standardgeometrie
Für wiederkehrende Aufgaben gibt es Erweiterungen. Die PointSense-Werkzeuge, ursprünglich von kubit entwickelt und später von FARO übernommen, sowie ClearEdge3D EdgeWise erkennen unter anderem Wände, Rohrleitungen und Stahlprofile in der Punktwolke und erzeugen daraus Revit-Elemente. Besonders bei Rohrnetzen in der technischen Gebäudeausrüstung oder in Industrieanlagen spart das Zeit, weil Durchmesser und Verläufe aus den Punkten abgeleitet werden. Bei Altbauten mit unregelmäßigen Wänden ist der Gewinn geringer; die Vorschläge müssen in jedem Fall geprüft werden. Produktnamen und Funktionsumfang dieser Plugins haben sich über die Jahre mehrfach geändert.
Qualitätssicherung
Ein fertiges Modell sollte gegen die Punktwolke geprüft werden. Bei der Abweichungsanalyse wird der Abstand jedes Punkts zur nächsten Modellfläche berechnet und farbig dargestellt; Bereiche außerhalb der vereinbarten Toleranz fallen sofort auf. Das Ergebnis gehört als kurzer Prüfbericht zur Übergabe.
Revit-Arbeit mit Scandaten
Punktwolken gelangen über ReCap als RCP oder RCS in Revit und werden dort verknüpft, nicht eingebettet. Gute Vorbereitung, aufgeteilte Bereiche und knappe Ansichten halten das Projekt bedienbar; modelliert wird überwiegend von Hand, unterstützt durch Plugins und abgesichert durch eine Abweichungsprüfung. Wenn Sie ein Revit-Modell Ihres Gebäudes benötigen, finden Sie unser Vorgehen auf der Seite zu BIM-Bestandsmodellen.
