Vom Laserscan zum Plansatz — an einem echten Haus.

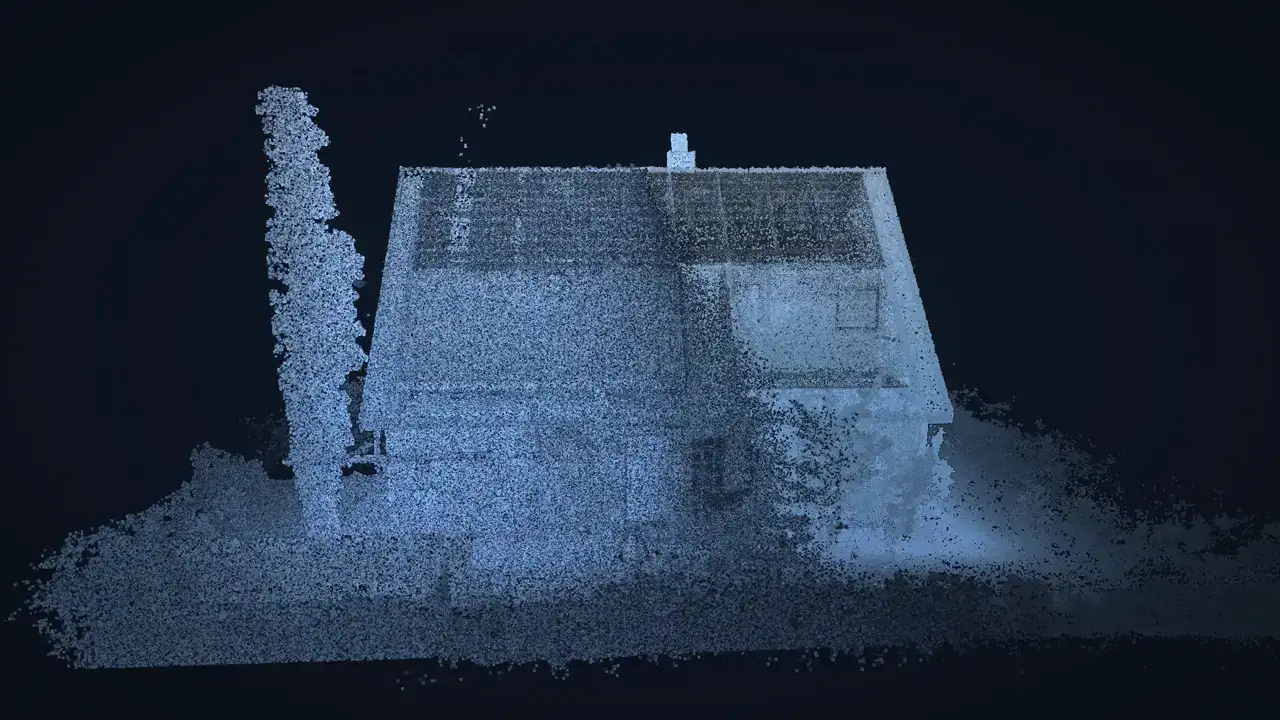

Ein Einfamilienhaus in Berlin, 83 Scans, 117 Passpunkte, 10 Planblätter. Sehen Sie im Video, wie aus Millionen Messpunkten ein maßstäblicher Plansatz entsteht — und probieren Sie die Punktwolke unten selbst aus.
Im Video springen
Die Punktwolke — zum Anfassen
Das ist das Haus aus dem Video: 450.000 von insgesamt 359 Millionen Messpunkten, ausgedünnt auf ein 6-cm-Raster, eingefärbt nach Reflexionsstärke. Ziehen Sie mit Maus oder Finger, um es zu drehen.
Aus dem Scan wird der Grundriss

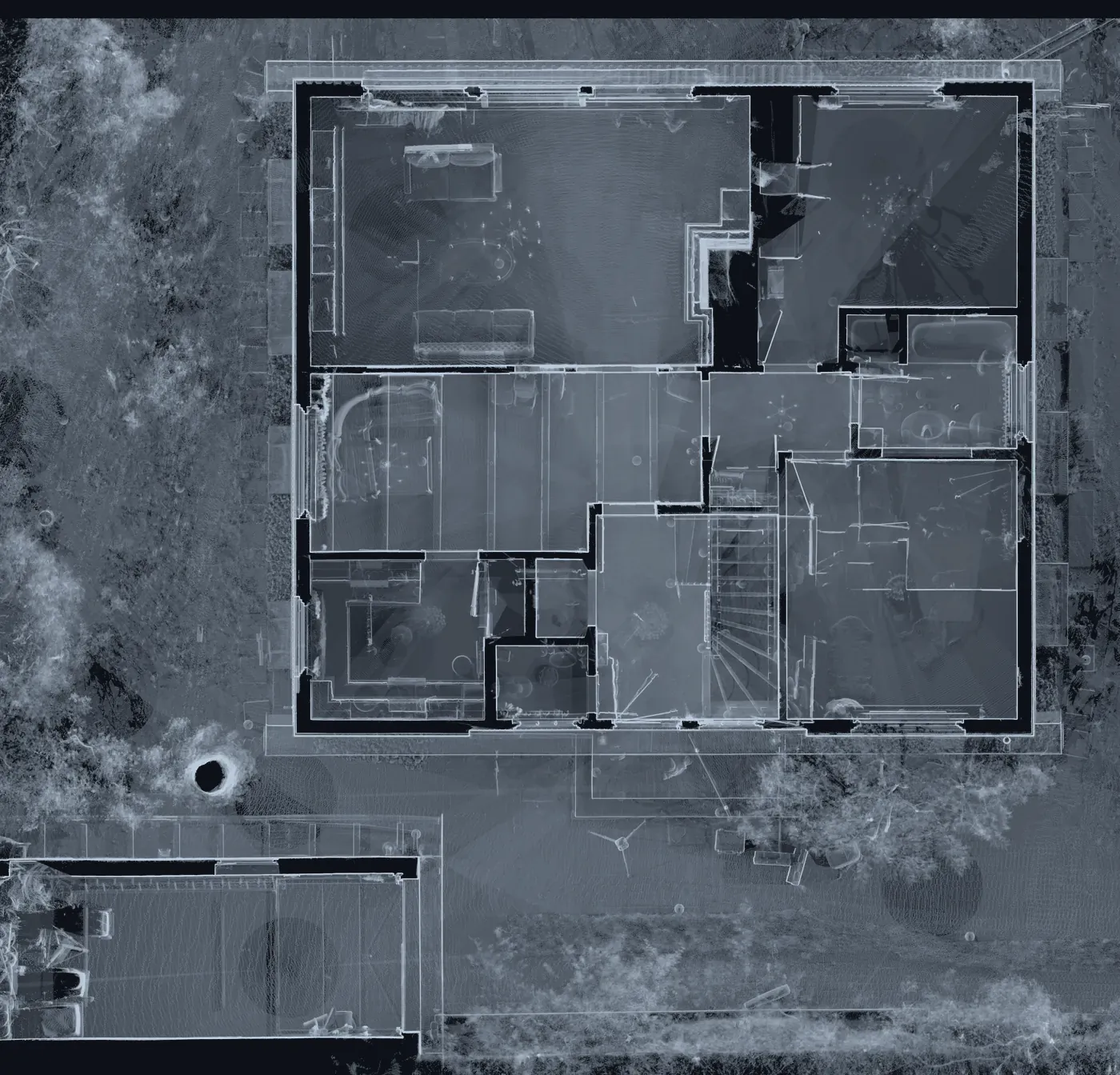

Aus der registrierten Punktwolke erzeugen wir maßstäbliche Orthofotos — Draufsichten ohne Perspektive. Darauf zeichnen wir verformungsgerecht: jede Wand dort, wo sie wirklich steht, nicht wo sie rechtwinklig sein sollte.

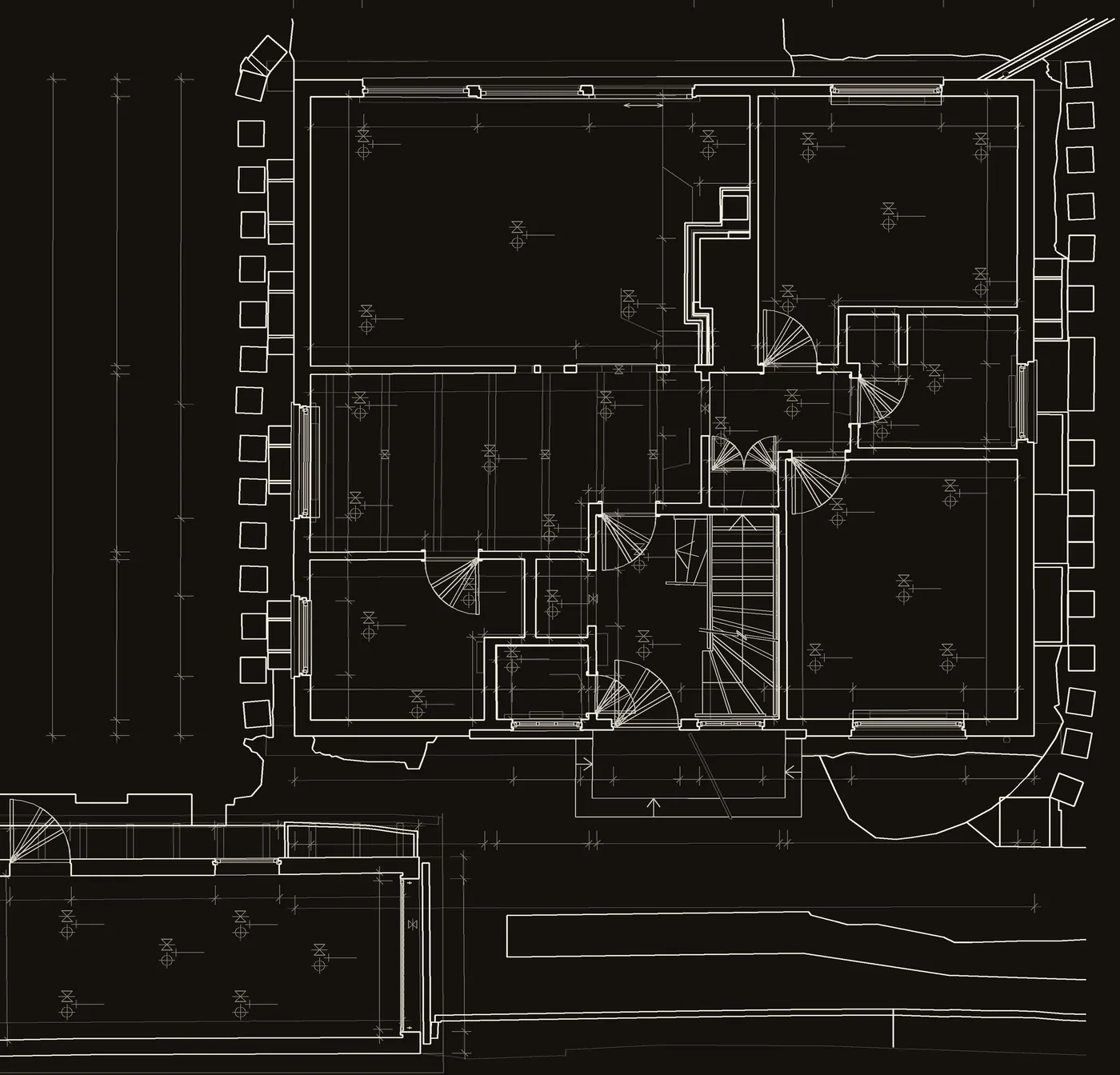

Regler ziehen: Orthofoto ↔ CAD-Grundriss — beide liegen exakt übereinander, im selben Koordinatensystem
Der fertige Plansatz

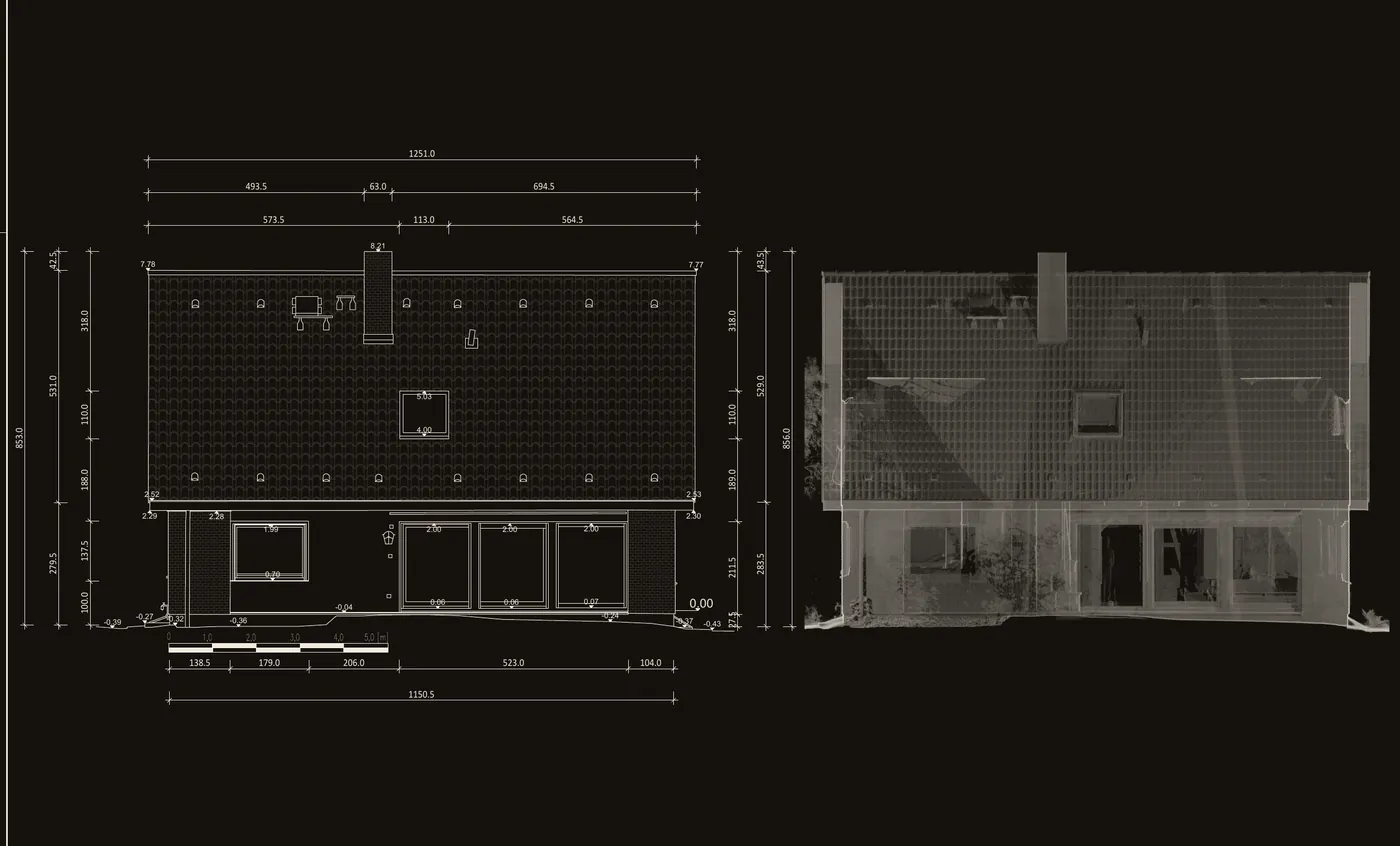

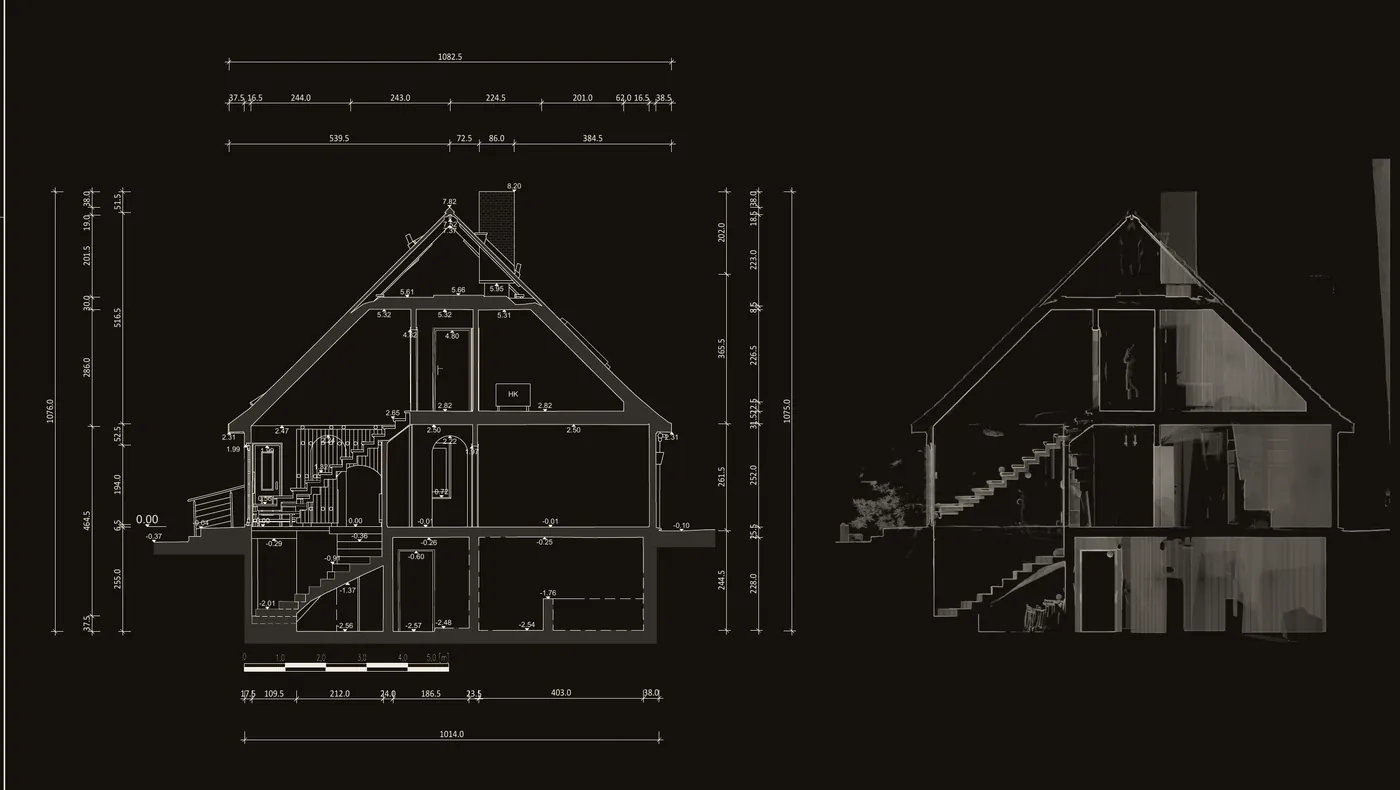

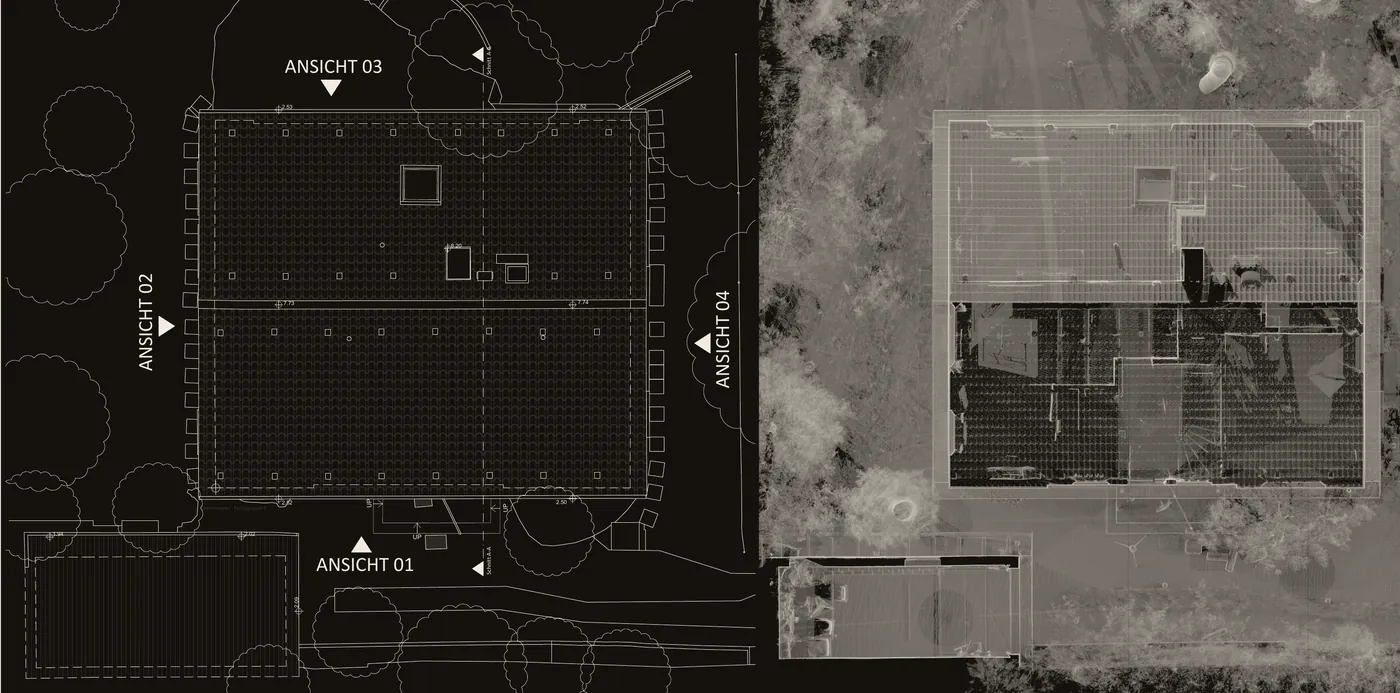

Zehn Blätter im Maßstab 1:50: Lageplan, vier Grundrisse vom Keller bis zum Spitzboden, ein Schnitt und vier Ansichten — jeweils als PDF, DWG und auf Wunsch mit hinterlegtem Orthofoto. Klicken Sie ein Blatt an, um es groß zu sehen.
Lieferung: PDF · DWG/DXF · Punktwolke E57 · auf Wunsch IFC/Revit
Noch mehr Beispiele

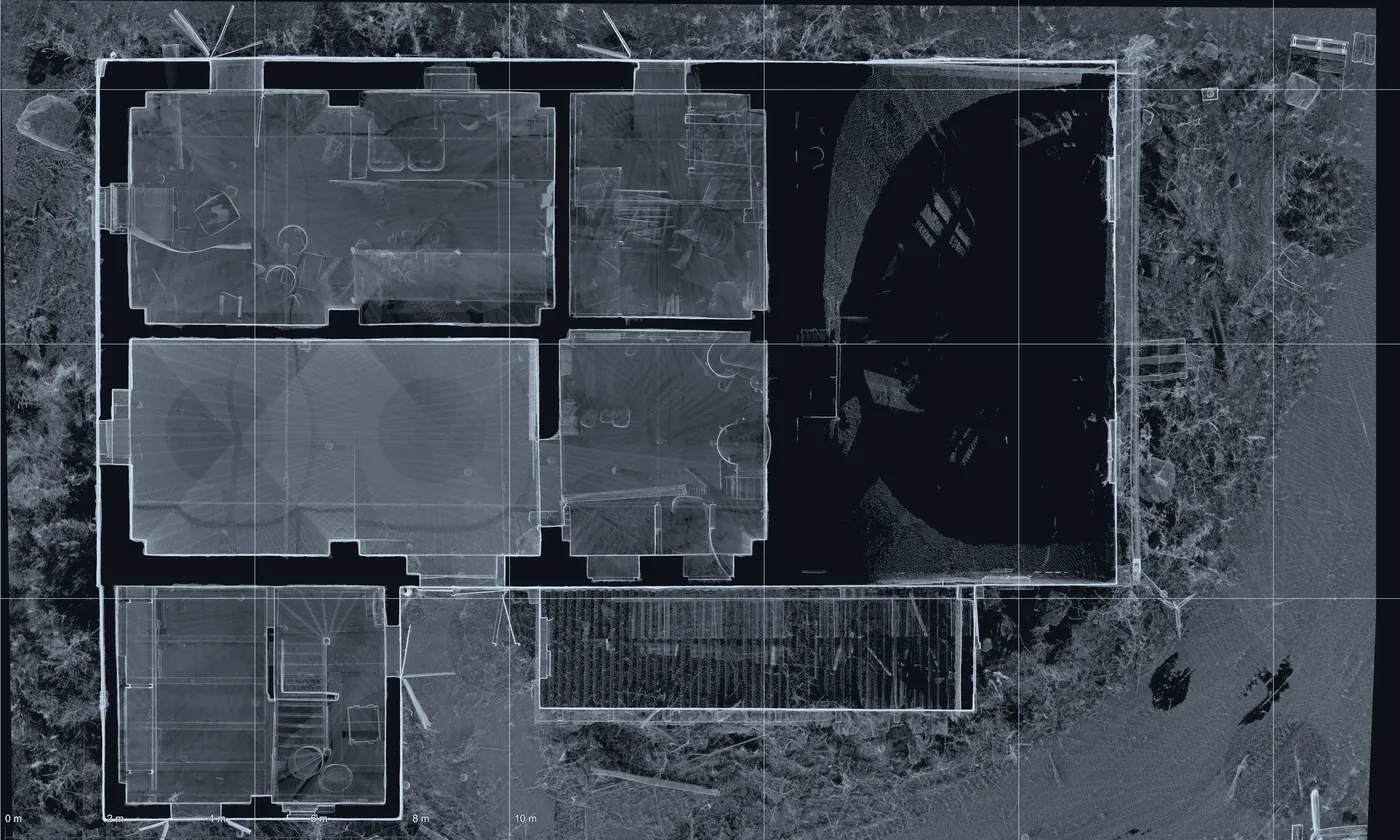

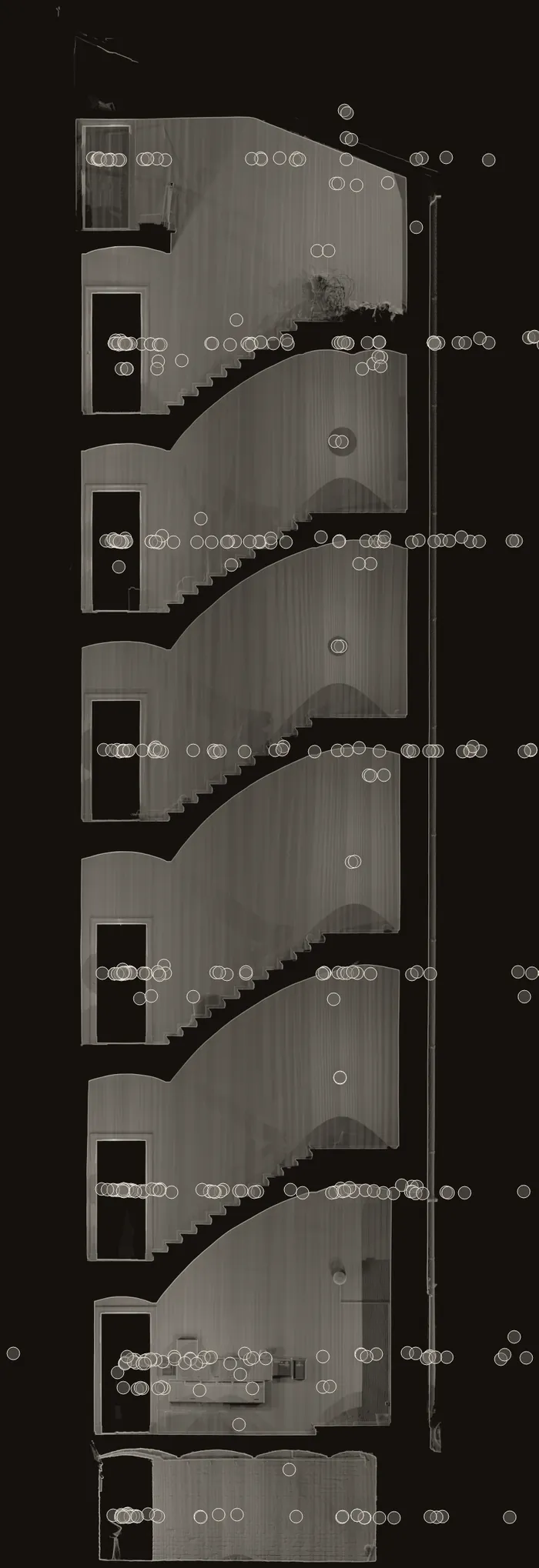

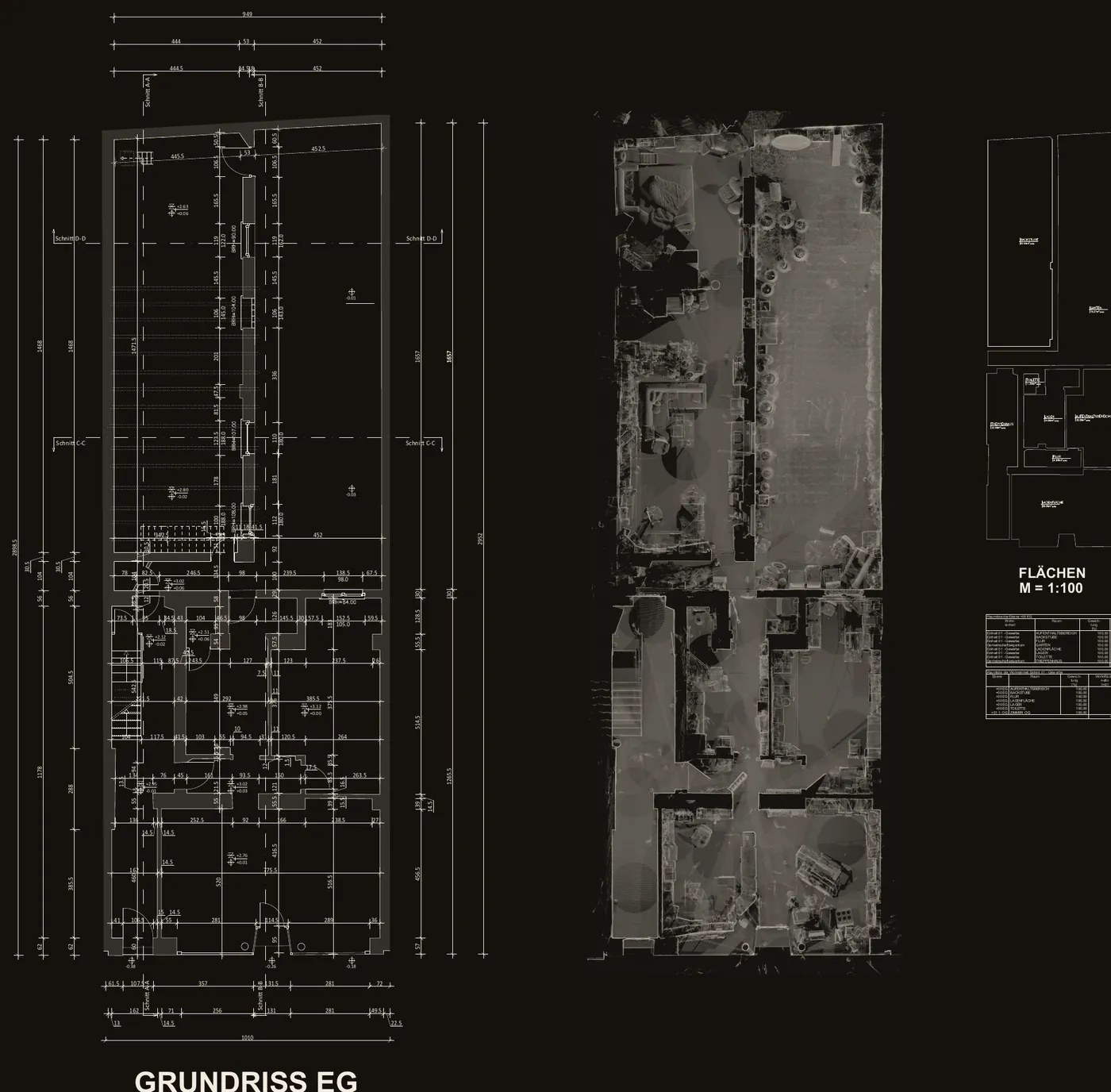

Von der Bäckerei bis zum Treppenhaus im Altbau — dasselbe Verfahren, andere Aufgaben.
Die Rohdaten selbst ansehen
Auf unserer Download-Seite liegen Originaldaten mit Vorschau: 13 Planblätter als PDF, zwei Orthofotos und zwei vollständige Punktwolken-Projekte (ReCap-Format, zusammen rund 7 GB) — direkt von unserem Server, ohne Anmeldung.
Zum Herunterladen13 Planblätter PDF, A0/A1
2 Orthofotos PNG, DWG
2 Punktwolken Autodesk ReCap (.rcp)
7,3 GB direkt vom Server
