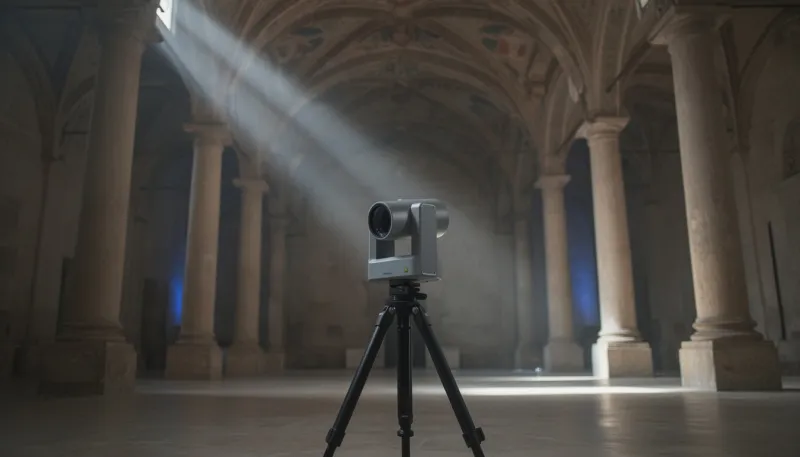

Terrestrisches Laserscanning (TLS) bezeichnet die Vermessung mit einem Laserscanner, der während der Messung fest auf einem Stativ steht. Statt einzelne Maße mit Zollstock oder Laserdistanzmesser zu nehmen, erfasst das Gerät von jedem Standpunkt aus seine gesamte Umgebung als dichte Menge von 3D-Punkten. Der Beitrag erklärt für Planer, Eigentümer und Bauherren, wie das Verfahren arbeitet, wo seine Stärken liegen und wo andere Methoden sinnvoller sind.
So arbeitet ein terrestrischer Laserscanner
Der Scanner sendet einen Laserstrahl aus, der über einen rotierenden Spiegel vertikal abgelenkt wird, während sich der Scannerkopf langsam um die eigene Achse dreht. Aus der gemessenen Entfernung und den beiden Winkeln berechnet das Gerät für jeden reflektierten Strahl eine Raumkoordinate. So entsteht pro Standpunkt eine nahezu vollständige Rundumaufnahme, nur der Bereich direkt unter dem Stativ bleibt frei.
Je nach Gerät und Einstellung werden dabei mehrere hunderttausend bis über eine Million Punkte pro Sekunde gemessen. Das Ergebnis ist eine Punktwolke: ein dreidimensionales Abbild des Raums, in dem jede Wand, jede Kante und jeder Versprung enthalten ist, nicht nur die Stellen, die man beim Handaufmaß ausgewählt hätte.
Was die Punktwolke zusätzlich liefert
Neben den Koordinaten speichert der Scanner für jeden Punkt die Intensität, also die Stärke des zurückgeworfenen Signals. Sie macht Materialwechsel, Fugen oder Beschriftungen sichtbar. Viele Scanner nehmen außerdem Fotos auf, deren Farben anschließend den Punkten zugeordnet werden. Eine farbige Punktwolke lässt sich deutlich leichter interpretieren, etwa bei Installationen, Schäden oder Oberflächen im Bestand.
Die Punktdichte wird für jede Aufgabe festgelegt. Eine höhere Dichte bedeutet nicht automatisch bessere Daten, sie vergrößert vor allem die Datenmenge. Für Grundrisse und Schnitte genügt ein Punktabstand von einigen Millimetern am Objekt; feine Details wie Profile, Risse oder Zierelemente erfordern eine dichtere Aufnahme aus kürzerer Entfernung.
Stationär statt in Bewegung: die Stärken des Verfahrens
Weil der Scanner während der Messung stillsteht, entstehen keine Fehler aus der Bewegung des Geräts, wie sie bei handgeführten oder fahrenden Systemen ausgeglichen werden müssen. Die einzelnen Standpunkte werden anschließend über gemeinsame Bereiche oder Zielmarken zu einer Gesamtwolke verknüpft. Diese Registrierung ist bei stationären Aufnahmen gut kontrollierbar, weil sich für jede Verknüpfung Restabweichungen ausweisen lassen.
Daraus ergeben sich die typischen Einsatzfelder: Bestandsaufnahmen für Umbau und Sanierung, verformungsgerechte Aufmaße im Altbau und Denkmal, Fassaden, Tragwerke und technische Anlagen. Unsere Aufmaße mit dem FARO Focus erreichen je nach Objekt und Genauigkeitsstufe ±1–3 mm.
Standpunkte planen
Die Qualität der Gesamtaufnahme entscheidet sich bei der Wahl der Standpunkte. Als Faustregel sollte jede relevante Fläche aus mindestens zwei Richtungen erfasst werden, damit keine Verschattungen entstehen, also Bereiche, die der Laser aus einer Position nicht erreicht. Zugleich brauchen benachbarte Scans ausreichend Überlappung, damit sie sicher verknüpft werden können.
Treppenhäuser, Durchgänge, Höfe und verwinkelte Dachgeschosse erfordern deshalb deutlich mehr Standpunkte als ein rechteckiger Raum. In einer typischen Wohnung kommen schnell ein bis zwei Standpunkte pro Raum zusammen, dazu Verbindungsscans in Türen und Fluren.
Wo TLS an Grenzen stößt
- Sichtverbindung: Gemessen wird nur, was der Laserstrahl direkt erreicht. Dachflächen von oben, verdeckte Hohlräume oder Schächte ohne Zugang bleiben lückenhaft.
- Oberflächen: Glas, Spiegel, polierte Metalle und sehr dunkle Flächen liefern schwache oder verfälschte Messwerte und müssen gesondert behandelt werden.
- Bewegung: Personen oder Fahrzeuge im Messbereich erzeugen Störpunkte, die später bereinigt werden müssen.
- Große Freiflächen: Bei weitläufigem Gelände steigt die Zahl der Standpunkte stark an. Hier ist die Drohnenvermessung oft wirtschaftlicher; beide Verfahren lassen sich in einem gemeinsamen Koordinatensystem kombinieren.
Terrestrischer Scan eingeordnet
Terrestrisches Laserscanning liefert eine dichte, gut kontrollierbare Erfassung von Gebäuden und Bauteilen, solange Sichtverbindung besteht und die Standpunkte sorgfältig geplant sind. Für Dächer, Gelände oder schwer zugängliche Bereiche wird es sinnvoll mit anderen Verfahren ergänzt. Wie wir Scans für Aufmaß, Pläne und Modelle einsetzen, beschreiben wir auf der Seite zum Laserscanning.
