Der Laserscanner hat das Bauaufmaß nicht erfunden, aber deutlich verändert: Statt einzelner Maße erfasst er Räume vollständig und dreidimensional. Ein brauchbares Aufmaß entsteht daraus jedoch erst durch eine sorgfältige Auswertung. Dieser Beitrag zeigt den Weg vom Scanstandpunkt zum fertigen Plan – mit Blick auf die Besonderheiten im Innenraum.
Was der Scanner tatsächlich liefert

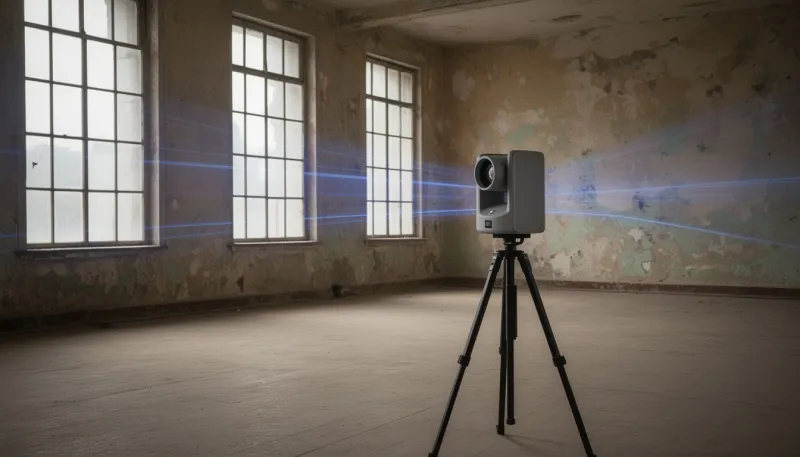

Ein terrestrischer Laserscanner wie der FARO Focus dreht sich auf dem Stativ und misst in kurzer Zeit Millionen von Punkten auf allen sichtbaren Oberflächen. Jeder Punkt hat drei Koordinaten, meist ergänzt um Farbinformation aus integrierten Fotos. Von mehreren Standpunkten aus aufgenommen und anschließend registriert – also über gemeinsame Merkmale oder Zielmarken lagerichtig zusammengefügt – entsteht eine Punktwolke des gesamten Gebäudes.
Eine Punktwolke ist aber noch kein Aufmaß. Sie enthält keine Wände, Türen oder Kanten, sondern nur Punkte auf Oberflächen. Linien, Flächen und Maße müssen daraus erst abgeleitet werden.
Besonderheiten beim Innenaufmaß
Innenräume sind anspruchsvoller als viele vermuten: enge Flure, verwinkelte Grundrisse, Nischen, Schrägen und viele Details. Der Scanner erfasst all das in einem Arbeitsgang, sofern die Standpunkte richtig gewählt sind. Jeder Raum braucht ausreichend Sicht, und benachbarte Räume müssen über Türöffnungen oder Zielmarken miteinander verbunden werden.
- Höhen und Decken: Deckenhöhen, Unterzüge, Deckenversprünge und Dachschrägen werden beim klassischen Handaufmaß oft nur stichprobenartig gemessen. Der Scan erfasst sie vollständig – wichtig für Schnitte, Sanierungsplanung und die Flächenanrechnung unter Schrägen.
- Möblierung und Verkleidungen: Schränke, Teppiche, Vorsatzschalen und abgehängte Decken verdecken die Baustruktur. Der Scanner misst nur, was er sieht. Was dahinter liegt, muss vor Ort beurteilt, gegebenenfalls freigeräumt oder im Plan als nicht einsehbar gekennzeichnet werden.
- Spiegelnde und dunkle Flächen: Glas, Spiegel und sehr dunkle Oberflächen liefern fehlerhafte oder keine Punkte. Hier sind ergänzende Handmaße oder Tachymeterpunkte nötig.
Von der Punktwolke zum Plan
In der Auswertesoftware werden Schnitte durch die Punktwolke gelegt, etwa ein Horizontalschnitt in rund einem Meter Höhe für den Grundriss. Auf dieser Grundlage konstruiert der Zeichner Wände, Öffnungen und Bauteile im CAD. Dieser Schritt verlangt Erfahrung: Nicht jede Punktkante ist eine Bauteilkante, Fensterbänke, Heizkörper oder Leitungen müssen von der Wand unterschieden werden. Anschließend werden die Pläne bemaßt, beschriftet und als DWG, PDF oder als Modell (IFC, Revit) geliefert.
Auswerteprogramme erkennen inzwischen Wände, Decken und Öffnungen teilweise automatisch und erzeugen erste Grundrissentwürfe. Das kann die Arbeit beschleunigen, ist aber nicht fehlerfrei: Gerade bei Altbauten mit schiefen Wänden, Möblierung und unregelmäßigen Grundrissen müssen die Ergebnisse geprüft und oft nachgearbeitet werden.
Die passende Auflösung wählen
Nicht jedes Aufmaß braucht die gleiche Punktdichte. Die Auflösung wird am Scanner als Punktabstand in einer bestimmten Entfernung eingestellt; höhere Auflösung bedeutet längere Scanzeit je Standpunkt und größere Datenmengen. Für Grundrisse und Flächen reicht eine mittlere Auflösung, für Stuck, Profile oder verformungsgerechte Detailaufnahmen wird dichter gescannt. Ein erfahrener Vermesser wählt die Einstellungen nach dem Zweck – zu fein gescannt kostet unnötig Zeit, zu grob fehlen später Details. Wie genau ein Laserscan ist und welche Faktoren dabei eine Rolle spielen, erklärt der Beitrag Laserscanning: Genauigkeit und Messfehler.
Vom Scan zum fertigen Plan
Der Laserscanner liefert vollständige, dreidimensionale Daten in kurzer Zeit vor Ort; das eigentliche Aufmaß entsteht in der Auswertung. Die Messung ist bei vielen Objekten an einem Tag erledigt, und Fragen, die später in der Planung auftauchen, lassen sich oft in der Punktwolke beantworten, ohne erneut anzurücken. Unseren Leistungsumfang finden Sie unter Laserscanning.
