Gleichrichterwerk Berlin: Bestand digital erfasst

Das Gleichrichterwerk in Berlin ist ein technisches Denkmal. Beauftragt war eine vollständige digitale Bestandserfassung in Genauigkeitsstufe II, aus der Grundrisse und Schnitte für Denkmalpflege und Planung entstehen sollten.

Gleichrichterwerke wandelten Wechselstrom in Gleichstrom, wie ihn etwa elektrische Bahnen benötigen. Entsprechend sind solche Bauten keine gewöhnlichen Gebäude: Hohe Maschinenräume, Kellergeschosse mit Kanälen und Durchbrüchen, schwere Fundamente und eine oft sorgfältig gestaltete Fassade gehören zusammen. Für die Denkmalpflege zählt beides, die Anlagentechnik und die Hüllkonstruktion. Ein Aufmaß, das nur die Raumhülle zeigt, wird einem technischen Denkmal deshalb nicht gerecht.

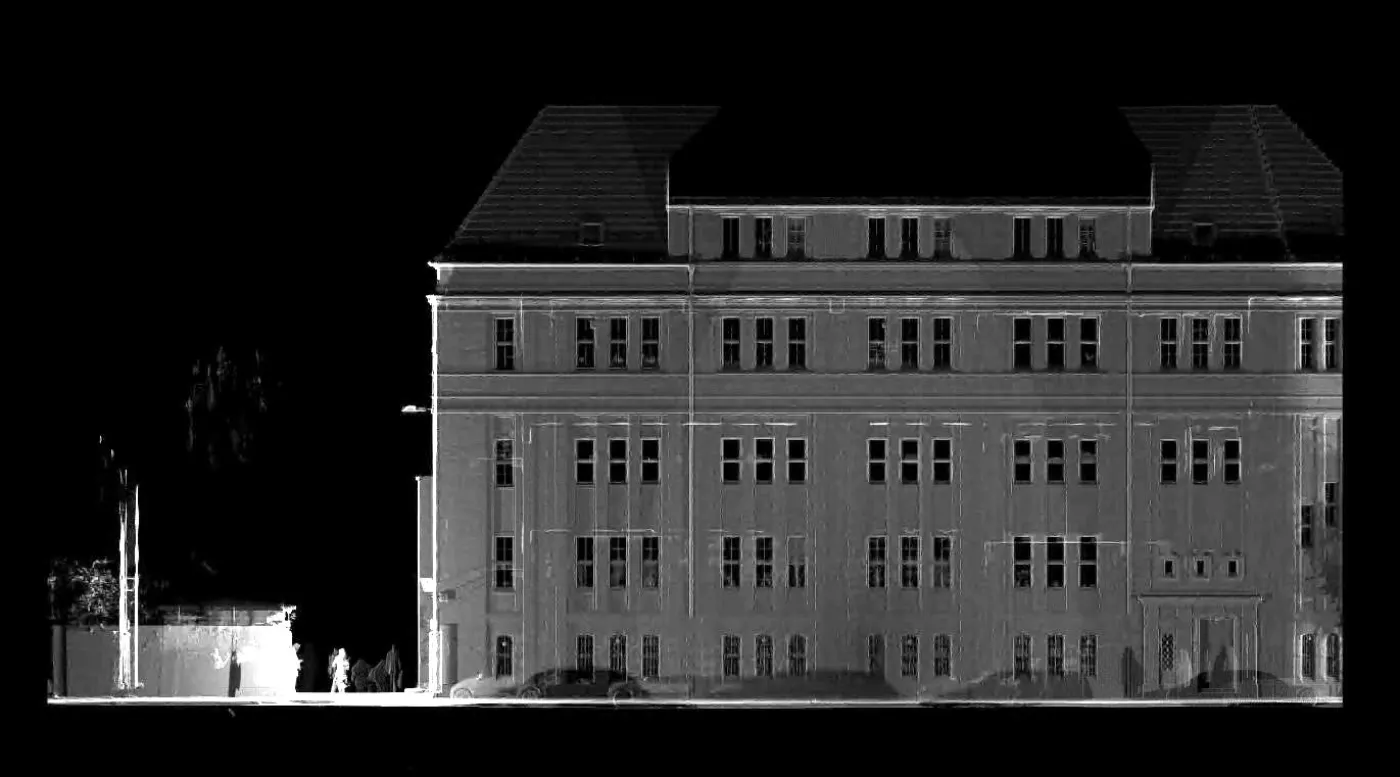

Der Laserscan erfasst Maschinenräume, Kellergeschosse und Fassaden in einem gemeinsamen Koordinatensystem. Damit lässt sich jederzeit nachvollziehen, wie ein Raum im Keller unter einer Achse der Fassade liegt oder wo ein Durchbruch zwischen den Geschossen verläuft. Bei verschachtelten Industriebauten ist genau das die Schwachstelle von Handaufmaßen, bei denen jedes Geschoss für sich gemessen wird.

Hilfreich ist dabei, dass der Scanner mit eigenem Laserlicht misst. Auch in schwach beleuchteten Kellerräumen entsteht so eine vollständige Geometrie; nur für Farbfotos braucht es ausreichend Licht. Grenzen setzen verdeckte Bereiche: Was hinter Verkleidungen oder unter Abdeckungen liegt, ist im Scan nicht enthalten.

Zur Vorbereitung gehört bei Industriebauten mehr als ein Schlüssel. Sind Teile der Technik noch in Betrieb, müssen Zugangsregeln, Sicherheitsabstände und eine mögliche Begleitung durch den Betreiber vorab geklärt sein. Kellerbereiche mit Kanälen oder Gruben sollten begehbar und gesichert sein. Hilfreich sind außerdem vorhandene Altpläne, auch wenn sie unvollständig sind: Sie helfen bei der Benennung der Räume und bei der Gliederung der späteren Pläne nach Nutzungsbereichen.

Welche Unterlagen die Denkmalpflege typischerweise braucht

Für ein technisches Denkmal sind maßstäbliche Grundrisse, Schnitte und Ansichten die Basis jeder Abstimmung. Sie zeigen den Zustand vor einem Eingriff und dienen als Kartierungsgrundlage, auf der Restauratoren oder Bauforscher Befunde eintragen. Die Punktwolke ergänzt sie als vollständige Aufnahme, aus der sich bei Bedarf weitere Details ableiten lassen.

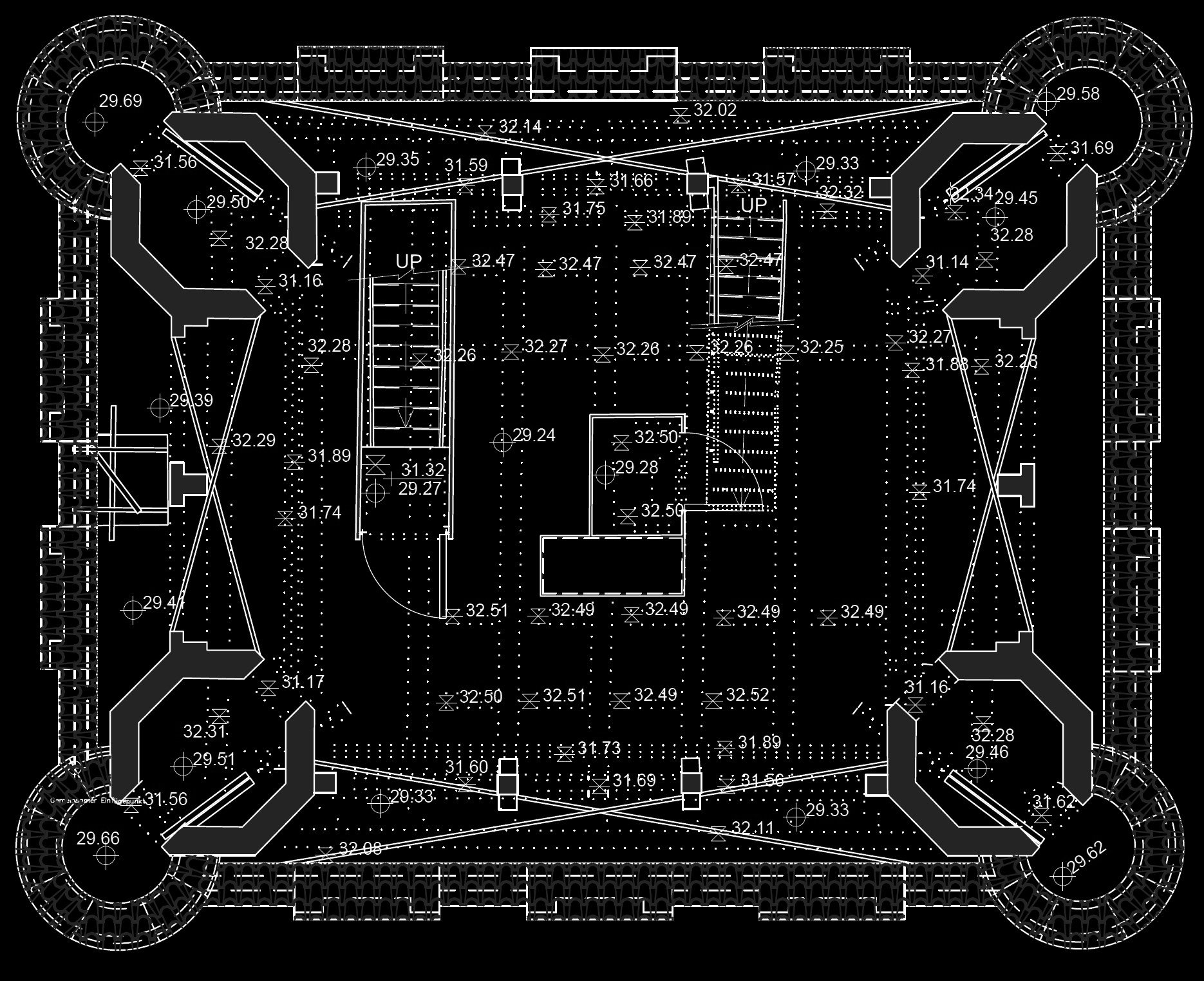

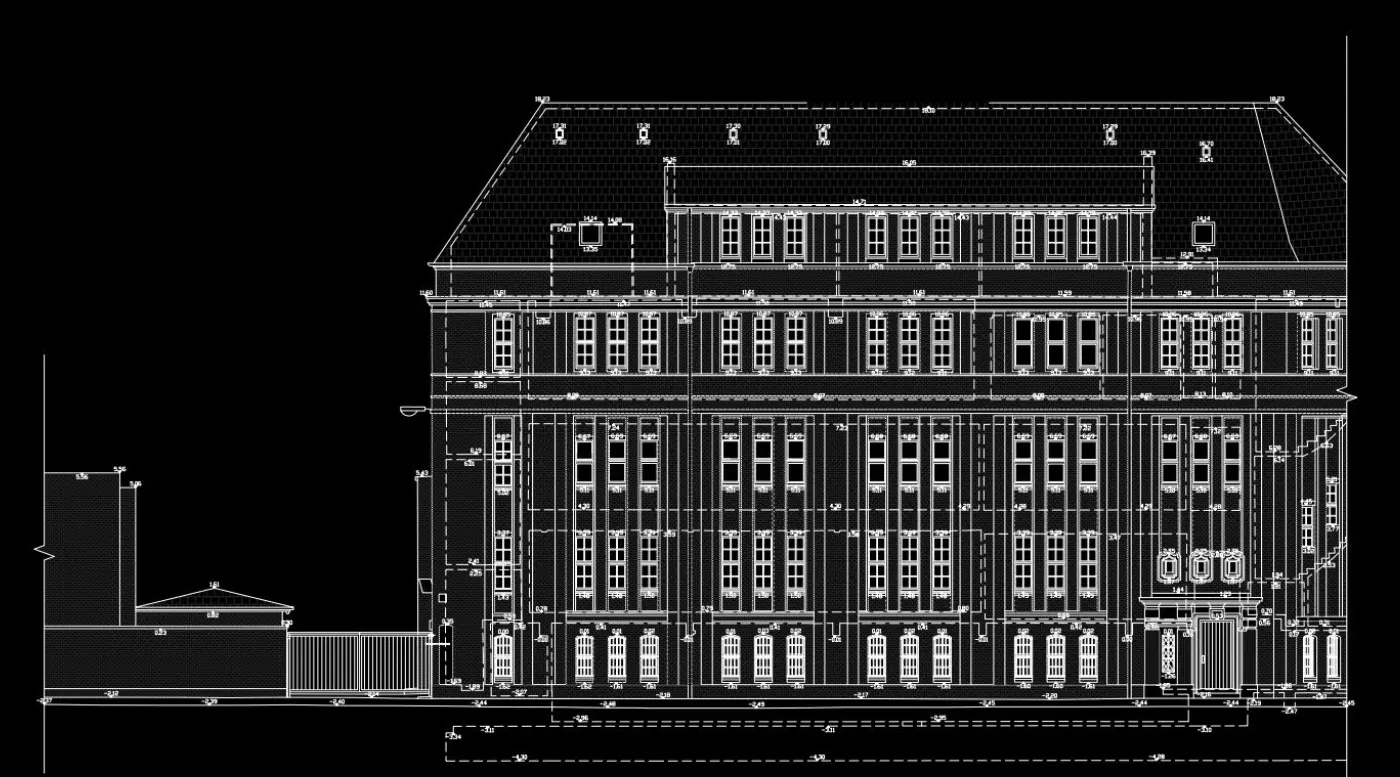

Aus der registrierten Punktwolke entstanden Grundrisse, Schnitte und Anlagendetails des Werks sowie Fassadenansichten. Die Übergabe erfolgte aufgeteilt nach Nutzungsbereichen, jeweils als PDF für die Akte und als CAD-Datei für die Weiterarbeit. So können Denkmalpflege und Planung denselben Datenstand verwenden, auch wenn sie unterschiedliche Fragen an das Gebäude haben. Wie solche Unterlagen zur Dokumentation von Baudenkmalen beitragen, beschreiben wir gesondert.

Der Bestand des Gleichrichterwerks liegt jetzt vollständig, maßhaltig und erweiterbar vor. Künftige Maßnahmen, etwa eine neue Nutzung oder die Sicherung einzelner Bauteile, können an diese Daten anschließen, ohne erneut von vorn zu messen. Für vergleichbare Industriedenkmale gilt: Je früher der Bestand digital erfasst ist, desto sicherer lassen sich spätere Planungsentscheidungen treffen. Die Punktwolke bleibt über das einzelne Projekt hinaus die Referenz des Objekts. Für die historische Einordnung kann sie zudem Ausgangspunkt einer bauhistorischen Untersuchung am Bestand sein.
